Szczegóły Produktu:
Zapłata:
|
| Automatyzacja: | Automatyczny | Materiał: | metalowa rura |
|---|---|---|---|
| Rodzaj: | Narzędzia do gięcia CNC | Moc: | sterowanie elektryczne |
| Prędkość gięcia: | 90°/s | Precyzja gięcia: | 0,05 |
| High Light: | giętarka do rur cnc,automatyczna giętarka do rur |
||

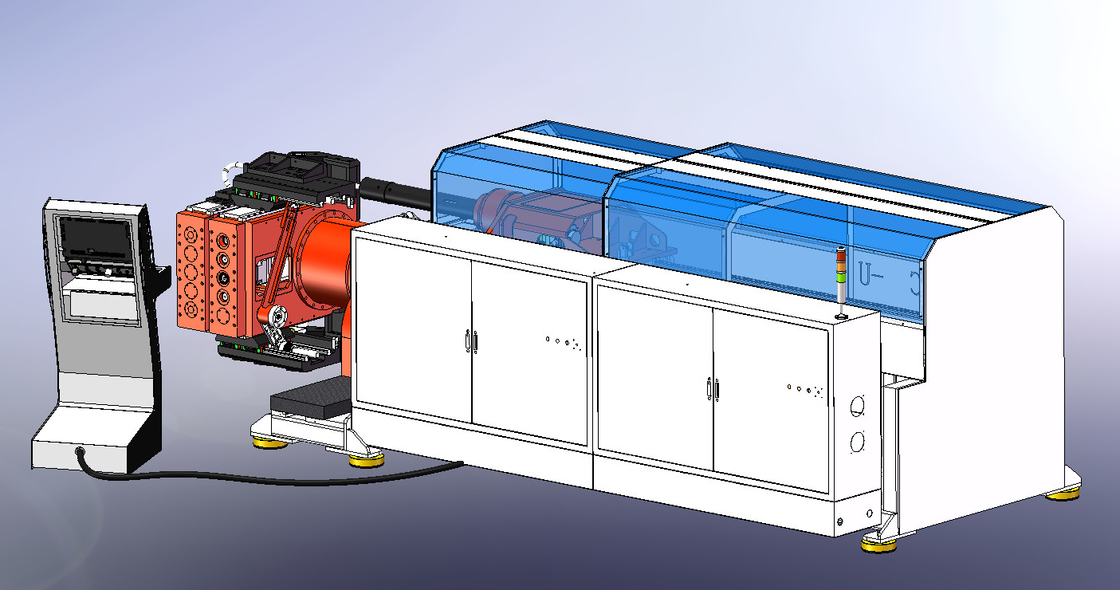

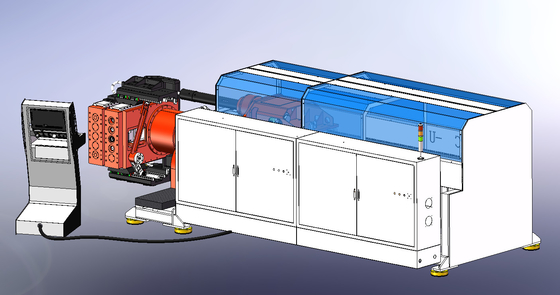

CNC85XE Lewa i prawa współosiowa giętarka do rur
Dopasowany materiał: rura stalowa, stal nierdzewna, rura miedziana, rura aluminiowa itp.
Zalecana branża aplikacji:
armatura samochodowa (rura olejowa do hamulca, tłumika, siedzeń), motocykl, zdrowy sprzęt, klimatyzacja, rower, meble stalowe, wyroby sanitarne i tak dalej.
| Model | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| okrągła rura / żelazna rura (S = 40kgf / mm2 ) | φ20x2,0t | φ25x1,5t | φ30x2,0t | φ48x2,0t | φ65x2,0t | φ80,2x2,0t |
| okrągła rura / nieżelazna rura metalowa (S = 25kgf / mm2) | φ20x2,0t | φ25x2,0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| rura okrągła/stal nierdzewna (S=60kgf/mm2) | φ18x2,0t | φ18x2,0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| kwadratowa rura / metalowa rura (S = 40 kgf / mm2) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2,0t | 50x50x2,0t | 60x60x2.0t |
| okrągły pręt (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| prędkość gięcia | 220°/sek | 220°/sek | 172°/sek | 90°/sek | 90°/sek | 90°/sek |
| precyzja gięcia | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Szybkość podawania materiału | 1200 mm/sek | 1200 mm/sek | 1000 mm/sek | 800 mm/sek | 700 mm/sek | 700 mm/sek |
| Precyzja podawania materiału | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Prędkość obracania rury | 300°/sek | 300°/sek | 300°/sek | 240°/sek | 200°/sek | 200°/sek |
| Precyzja obracania rury | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Prędkość obrotowa głowicy maszyny | 180°/sek | 180°/sek | 120°/sek | 100°/sek | 80°/sek | 80°/sek |
| Precyzja obracania głowicy maszyny | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Prędkość głowicy maszyny w górę iw dół | 300 mm/sek | 300 mm/sek | 220 mm/sek | 160 mm/sek | 120 mm/sek | 120 mm/sek |
| Precyzja podnoszenia i opuszczania głowicy maszyny | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Głowica maszyny w lewo iw prawo prędkość | 240 mm/sek | 240 mm/sek | 200 mm/sek | 160 mm/sek | 160 mm/sek | 160 mm/sek |
| Głowica maszyny lewa i prawa precyzja | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Niestandardowa maszyna, można dostosować | ||||||
Zalety:
1. Niski koszt szkolenia operatorów, wysoka wydajność produkcji i jednolitość produktu.
2. Napędzany elektrycznymi serwomotorami. W porównaniu z napędem hydraulicznym ma wyższą stabilność i dłuższą żywotność. Nie trzeba się martwić o wyciek oleju lub temperaturę pracy.
3. Gięcie rur bez przerw, z długotrwałą wysoką precyzją i wydajnością przetwarzania, łatwe w obsłudze. Ma dobrą kompatybilność.
4. Mały rozmiar, niski poziom hałasu
5. Niski koszt eksploatacji, z najlepszą wydajnością kosztową do obróbki rur.
6. Szeroko stosowane w obróbce rur o małej średnicy, na przykład rurki klimatyzatora i rurki olejowe do samochodów
Modele standardowe: 1 ~ 5 stosów, 4 ~ 6 serwomotorów
Zaawansowany silnik: 11 w pełni elektrycznych serwomotorów
Aplikacje:
Auto, motocykl, samolot, rower, rower dziecięcy, sprzęt fitness, meble, sprzęt zewnętrzny, klimatyzator, maszyny spożywcze, rura nuklearna, taka jak reaktor, parownik i wymiennik ciepła
Cechy
1. Elektryczny system sterowania wykorzystuje słynne japońskie kontrolery, takie jak serwonapędy, serwomotory, moduły pozycjonujące i procesory produkowane przez Mitsubishi Corporation i charakteryzuje się wysoką wydajnością i dobrą stabilnością.
2. Bardzo duży procesor Mitsubishi może pomieścić 400 grup plików do kompilacji, jeśli to konieczne, dodatkowe oprogramowanie do transmisji jest kupowane i instalowane w komputerze, a dokumenty i pliki są przechowywane na dysku twardym, dzięki czemu liczba kompilacji grup jest nieograniczona.
3. Typ komputera przemysłowego: system operacyjny WINDOWS jest zainstalowany wewnętrznie i używany razem z systemem serwo Mitsubishi, oprócz napędu serwomechanizmu Mitsubishi, zapewnione jest również wygodne zarządzanie plikami należące do systemu operacyjnego WINDOWS; a pliki mogą być Storted na dysku twardym lub dysku miękkim, dzięki czemu numer grupy kompilacji jest nieograniczony.
4. Każdą krzywą jednej rury można zaprogramować z pięcioma sekwencjami działania i dziesięcioma stopniami prędkości, aby poprawić wydajność przetwarzania i zmniejszyć punkt interferencji.
5. Język chiński/angielski jest przełączany na ekran dotykowy, a klienci mogą również kupić maszynę zainstalowaną w innych językach
6. Tryb karmienia obejmuje tryb karmienia zaciskowego lub tryb podawania bezpośredniego, który jest wybierany zgodnie z wymaganiami.
7. W razie potrzeby wybrana jest funkcja automatycznej symulacji 3D do wykrywania pozycji zakłócającej.
8. Po skompilowaniu danych, dane są chronione kluczem, tak aby uniemożliwić jakąkolwiek modyfikację danych.
9. Elektryczny system sterowania jest wyposażony w wymiennik ciepła do automatycznego odprowadzania ciepła; w razie potrzeby można dodatkowo kupić lodówkę sterowaną numerycznie, aby zapewnić żywotność elektrycznego systemu sterowania.
10. Zainstalowany jest automatyczny system ładowania oleju w celu zmniejszenia tarcia giętej rury. Przedłuża żywotność rdzenia i poprawia jakość giętej rury.
