Szczegóły Produktu:
Zapłata:
|
| Moduł nr.: | CNC45XE | Automatyzacja: | Automatyczny |
|---|---|---|---|
| Okrągła rura / żelazna rura: | 76,2x2,0t | Prędkość gięcia: | 90°/s |
| Precyzja gięcia: | 0,05 | Prędkość podawania materiału: | 800 mm/s |
| High Light: | giętarka do rur cnc,automatyczna giętarka do rur |
||

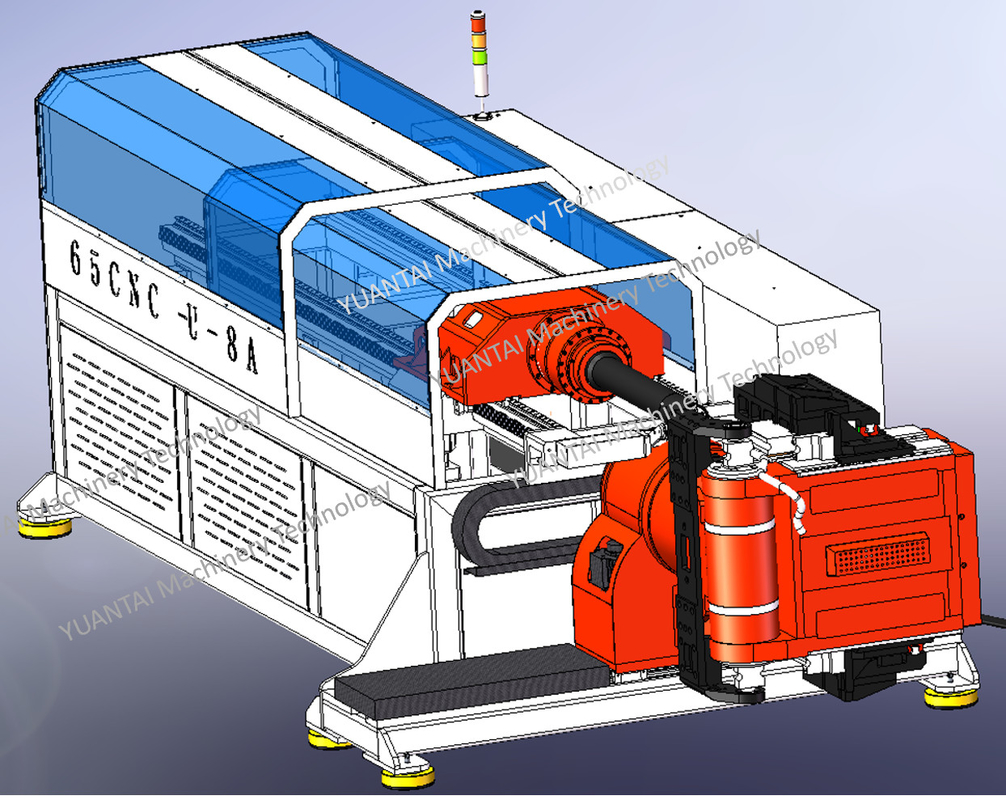

CNC45XE Lewa i prawa współosiowa giętarka do rur
Giętarka do rur ma zarówno lewe, jak i prawe funkcje gięcia, ponieważ pojedyncza giętarka do rur będzie kolidować z obrabianym przedmiotem, tę maszynę można ukończyć w jednym czasie;Oś CNC8 jest sterowana niezależnie od serwomechanizmu, wszystkie działania można dokładnie regulować na ekranie dotykowym, dokładność jest bardzo wysoka.Model posiada funkcję wstępnego ustawienia ciągnięcia trzpienia oraz system automatycznego smarowania trzpienia.
Dopasowany materiał: rura stalowa, stal nierdzewna, rura miedziana, rura aluminiowa itp.
Zalecana branża aplikacji:
armatura samochodowa (rura olejowa do hamulca, tłumika, siedzeń), motocykl, zdrowy sprzęt, klimatyzacja, rower, meble stalowe, wyroby sanitarne i tak dalej.
| Model | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| okrągła rura / żelazna rura (S = 40kgf / mm2 ) | φ20x2,0t | φ25x1,5t | φ30x2,0t | φ48x2,0t | φ65x2,0t | φ80,2x2,0t |
| okrągła rura / nieżelazna rura metalowa (S = 25kgf / mm2) | φ20x2,0t | φ25x2,0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| rura okrągła/stal nierdzewna (S=60kgf/mm2) | φ18x2,0t | φ18x2,0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| kwadratowa rura / metalowa rura (S = 40 kgf / mm2) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2,0t | 50x50x2,0t | 60x60x2.0t |
| okrągły pręt (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| prędkość gięcia | 220°/sek | 220°/sek | 172°/sek | 90°/sek | 90°/sek | 90°/sek |
| precyzja gięcia | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Szybkość podawania materiału | 1200 mm/sek | 1200 mm/sek | 1000 mm/sek | 800 mm/sek | 700 mm/sek | 700 mm/sek |
| Precyzja podawania materiału | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Prędkość obracania rury | 300°/sek | 300°/sek | 300°/sek | 240°/sek | 200°/sek | 200°/sek |
| Precyzja obracania rury | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Prędkość obrotowa głowicy maszyny | 180°/sek | 180°/sek | 120°/sek | 100°/sek | 80°/sek | 80°/sek |
| Precyzja obracania głowicy maszyny | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Prędkość głowicy maszyny w górę iw dół | 300 mm/sek | 300 mm/sek | 220 mm/sek | 160 mm/sek | 120 mm/sek | 120 mm/sek |
| Precyzja podnoszenia i opuszczania głowicy maszyny | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Głowica maszyny w lewo iw prawo prędkość | 240 mm/sek | 240 mm/sek | 200 mm/sek | 160 mm/sek | 160 mm/sek | 160 mm/sek |
| Głowica maszyny lewa i prawa precyzja | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Niestandardowa maszyna, można dostosować | ||||||
Cechy
1. Typ komputera przemysłowego: system operacyjny WINDOWS jest instalowany wewnętrznie i używany razem z systemem serwo Mitsubishi, oprócz napędu serwomechanizmu Mitsubishi, zapewnione jest również wygodne zarządzanie plikami należące do systemu operacyjnego WINDOWS; a pliki mogą być Storted na dysku twardym lub dysku miękkim, dzięki czemu numer grupy kompilacji jest nieograniczony.
2. W razie potrzeby wybrana jest automatyczna funkcja symulacji 3D dla formowania rur.
3. Dostępna jest funkcja automatycznego wykrywania błędów, a błędy i usterki są wyświetlane na ekranie, dzięki czemu operator może z łatwością rozwiązywać problemy.
4. W razie potrzeby wybrana jest funkcja automatycznej symulacji 3D do wykrywania pozycji zakłócającej.
5. Wszystkie dane do przetwarzania są wprowadzane za pomocą ekranu dotykowego
6. Na podstawie zmiany materiałów każda krzywa jest ustawiana z wartością kompensacji, prędkością i szczeliną wyjmowania z formy.
7. Elektryczny system sterowania jest wyposażony w wymiennik ciepła do automatycznego odprowadzania ciepła; w razie potrzeby można dodatkowo kupić lodówkę sterowaną numerycznie, aby zapewnić żywotność elektrycznego systemu sterowania.
8. Zainstalowany jest automatyczny system ładowania oleju w celu zmniejszenia tarcia giętej rury. Przedłuża żywotność rdzenia i poprawia jakość giętej rury.
9. Do maszyny można podłączyć drukarkę w celu wydrukowania danych wyświetlanych na ekranie.
10. Interfejs komunikacyjny można zainstalować zgodnie z wymaganiami, który można podłączyć do naszej firmy. Nasz inżynier zapewni zdalną obsługę monitorowania w czasie rzeczywistym, aktualizacji danych, sprawdzania awarii i tak dalej.
Aplikacje:
Auto, motocykl, samolot, rower, rower dziecięcy, sprzęt fitness, meble, sprzęt zewnętrzny, klimatyzator, maszyny spożywcze, rura nuklearna, taka jak reaktor, parownik i wymiennik ciepła
Nasza firma:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.jest wiodącym przedsiębiorstwem technologicznym specjalizującym się w produkcji i rozwoju giętarek do rur sterowanych numerycznie.Wiele rodzajów giętarek do rur CNC opracowanych przez firmę znajduje się na wiodącym poziomie w kraju i za granicą, a nawet na świecie, osiągając światowy synchroniczny poziom wiodący.
Firma niezależnie opracowała w pełni elektryczny system sterowania giętarką do rur CNC, która jest na wiodącym w branży poziomie i uzyskała dziesiątki patentów.W projektowaniu mechanicznym wykorzystywane są zaawansowane techniki, takie jak trójwymiarowa dynamiczna symulacja informacji i analiza sił metodą elementów skończonych.
