Opatentowana giętarka do rur CNC CNC65RES + RBE + TB Wzmacniacz przedłużenia zgięcia ogonowego

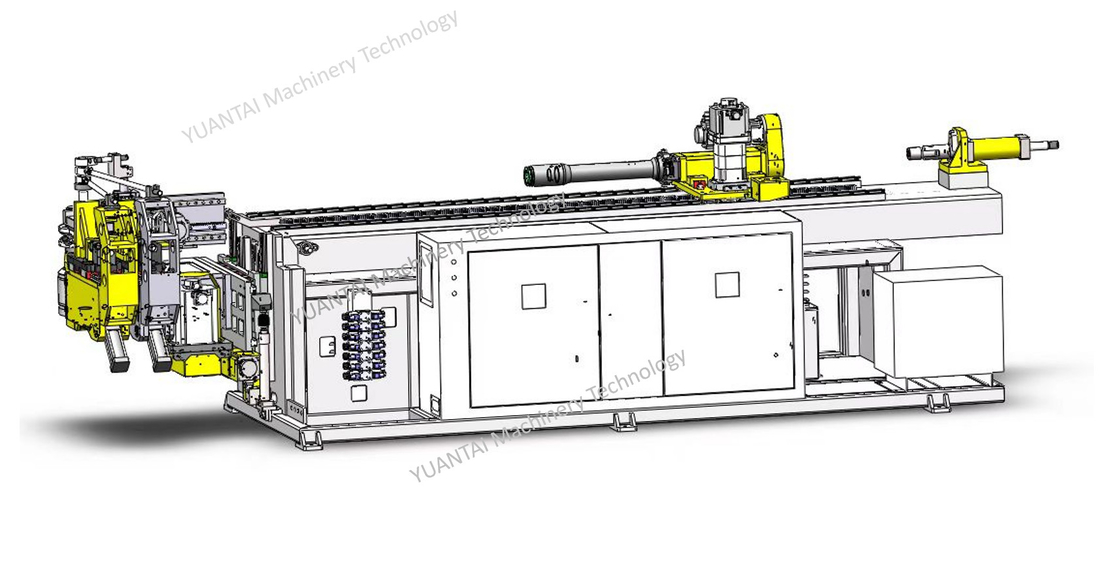

Patent CNC Tube Bending Machine CNC65RES+RBE+TB Tail Bend Extension Booster
Patent CNC Tube Bending Machine CNC65RES+RBE+TB Tail Bend Extension Booster

Duży Obraz :  Opatentowana giętarka do rur CNC CNC65RES + RBE + TB Wzmacniacz przedłużenia zgięcia ogonowego

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YUANTAI
Orzecznictwo: CE
Numer modelu: CNC65RES+RBE+TB
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: Standardowa drewniana skrzynka eksportowa lub opakowanie paletowe
Kontakt
Szczegółowy opis produktu
Moduł nr.: CNC65RES+RBE+TB Maksymalna średnica gięcia: 500mm
Maksymalny kąt gięcia: 190° Precyzja: ±0,05°
Waga brutto maszyny: 4800 kg Rozmiar maszynyL.W.H (cm): 5300 × 1500 × 1080
Podkreślić:

automatyczna giętarka do rur

,

automatyczna giętarka do rur

Hybrydowa giętarka do rur z napędem olejowo-elektrycznym CNC65RES + RBE + TB giętarka do przedłużania zagięć tylnych (model patentowy)



Parametry techniczne-giętarka do rur YUANTAI



Weźmy na przykład maksymalny promień gięcia rury ze stali węglowej wynoszący 1,5 ￠65×2,5t
Weźmy na przykład maksymalny promień gięcia rury ze stali nierdzewnej 1,5 51×2,5t
Maksymalna długość rdzenia przebijającego(a) 4600 mm
Maksymalny skok podawania (b) 3600 mm
Sposób karmienia Jednorazowe karmienie lub wielokrotne karmienie
Maksymalna średnica gięcia 500 mm
Maksymalny kąt zgięcia 190°
Konfigurowalna ilość gięcia każdej złączki rurowej 100 zakrętów
Prędkość robocza Szybkość gięcia rur Maks. 90 stopni/sek
  Szybkość obracania się rury Maks. 120 stopni/sek
  Szybkość podawania Maks. 500 mm/sek
Precyzja Kąt gięcia rury ±0,05°
  Kąt obrotu rury ±0,05°
  Długość karmienia ±0,1 mm
Tryb wprowadzania danych Wartość współrzędnych (XYZ) lub wartość robocza (YBC)
Moc silnika serwomechanizmu obracającego rurę 750 W
Moc silnika serwomechanizmu gnącego 11KW
Moc silnika serwa zasilającego 5 kW

Moc silnika serwo

Wymiana formy

 ---

Moc silnika serwo

Ruch pleśni

 ---
Moc silnika hydraulicznego 5 kW
Masa brutto maszyny (kg) 4800kg
  • Rozmiar maszynydł. szer. wys. (cm)
 5300×1500×1080



Główna lista zakupionych części

　Nazwa części Marka / Pochodzenie
PLC MITSUBISHI)/Japonia
10-calowy kolorowy ekran Advantech/Tajwan
Serwosilnik elektronicznego zasilania MITSUBISHI/Japonia
Serwonapęd elektronicznego podawania MITSUBISHI/Japonia
Serwosilnik elektronicznego gięcia MITSUBISHI/Japonia
Serwonapęd giętarki elektronicznej MITSUBISHI/Japonia
Serwosilnik elektroniki obracającej rurę MITSUBISHI/Japonia
Serwonapęd giętarki elektronicznej MITSUBISHI/Japonia
Przełącznik optoelektroniczny OMRON/Japonia
reduktor Teijin/Japonia
Łożysko NSK/Japonia
Rura olejowa wysokiego ciśnienia LIANHHUI/Chiny
Element uszczelniający BRAMY/Niemcy
Hydrauliczny zawór elektromagnetyczny SIEDEM OCEANÓW/Tajwan
Uderzenie hydrauliczne HYTAC/Tajwan
Karta wejść/wyjść Własnoręcznie wykonane





Opis funkcji CNC65RES+RBE



Automatyczna giętarka 3D CNC, jest zgodna z projektem konstrukcji mechanicznej o wysokiej sztywności i precyzyjnym poziomem technologii mechaniki dynamicznej, zarówno pod względem wytrzymałości strukturalnej, prosta konstrukcja zginanej ręki i głowicy maszyny do gięcia zapewnia maksymalną przestrzeń gięcia, dzięki czemu zakres interferencji minimum maszyny. Wyposażony w automatyczny system obsługi procedur, zapewniający, że wszelkiego rodzaju różne prace związane z gięciem rur stalowych mogą z łatwością sprostać wymaganiom masowej produkcji i wysokiej precyzji

BE to wysokiej klasy model opracowany specjalnie z myślą o wysokich wymaganiach technologii gięcia. Specjalny mechanizm gniazda podającego z opatentowaną konstrukcją zmiany biegów. Może z łatwością wykonywać gięcie w warunkach granicznych, których nie można osiągnąć za pomocą ogólnych modeli, takich jak minimalny promień gięcia, cienka grubość.
Proporcjonalne sterowanie serwomechanizmem jest stosowane do gięcia i wzmacniania, co dodatkowo poprawia precyzję i wydajność, gwarantując spójność produktu
