Szczegóły Produktu:
Zapłata:
|
| wysokość oprzyrządowania: | 360 mm | Maksymalna wilgotność względna: | 80% |
|---|---|---|---|
| Skompresowane powietrze: | 0,7 MPa | Maksymalna średnica gięcia: | 650 mm |
| Model: | CNC90REM-6A | Masa brutto maszyny (kg): | 85000kg |
| High Light: | Giętarka do rur CNC o wysokiej wydajności produkcyjnej,Giętarka do rur CNC o niskim poziomie hałasu |
||

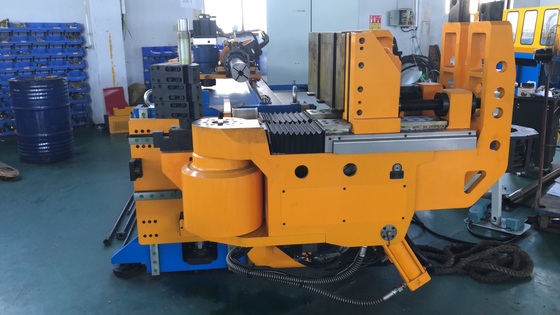

Elektryczny serwo CNC Tube Bender CNC90REM-6A Wysoka wydajność produkcji Niski hałas
CNC90REM-6A Bender rurowy
Charakterystyka maszyny:
1.Posiada ruchomy standardowy przełącznik stopkowy, z oddzielnym niezależnym sterownikiem z przyciskem awaryjnego zatrzymania (stacją) z wentylatorem.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3Pompa olejowa i zawór magnetyczny przyjmują międzynarodowy standard japońskiej marki.
4Funkcja ochrony przed przeciążeniem głównego silnika, zapobiega niewłaściwemu ustawieniu uszkodzenia głównego silnika.
Warunki eksploatacji urządzeń
1.380V+10%, 50Hz±2%
2.System trójfazowy pięciodrukowy 380V + 10%, 50Hz ± 2% zasilania systemu zasilania
3Ciśnienie robocze sprężonego powietrza p = 0,7 MPa
4Maksymalne zużycie sprężonego powietrza silnika głównego 2m3/h
5.Temperatura pracy urządzenia 0-50 °C
6Maksymalna wilgotność względna 80%
7.Całkowita moc zainstalowana urządzeń 44 kw
8Ogólne wymiary urządzeń (L * w * h) 8900 * 2100 * 18500 mm
Główne parametry techniczne urządzenia CNC90REM-6A
| Maksymalny zastosowany promień gięcia rury ze stali węglowej 1.5D jako przykład | Φ89×2.0t | |
| Maksymalny zastosowany promień gięcia rury ze stali węglowej 1,0d na przykład | Φ63×2t | |
| Maksymalny zastosowany promień gięcia rury ze stali nierdzewnej 1.5D jako przykład | Φ76×2t | |
| Maksymalna długość mandry (a) | 5800 mm | |
| * Maksymalny czas obrotowy (b) | 4000 mm | |
| Tryb podawania | Bezpośrednie lub szczypnięte | |
| * Maksymalna średnica gięcia | 650 mm | |
| Maksymalny kąt gięcia | 190° | |
| Maksymalna różnica R | 100 | |
| Całkowita wysokość narzędzia | 360 mm | |
Prędkość pracy |
Prędkość gięcia |
Max.80 stopni / sekundę |
Prędkość obrotu |
Max.120 stopni / sekundę |
|
Prędkość podawania |
Max.1000mm/s |
|
dokładność |
Kąt gięcia |
± 0,05° |
kąt obrotu |
± 0,05° | |
Długość karmienia |
± 0,05 mm | |
Tryb wprowadzania danych |
Wartość współrzędnych (XYZ) lub wartość robocza (y.b.c) |
|
Moc serwomotora osi B (obrót) |
1 kW | |
Moc serwomotora oś C (zgięcia) |
15 kW | |
Moc serwomotora osi Y (podawanie) |
7 kW | |
Moc serwomotora osi X (poruszającego się poziomo) |
1 kW | |
Moc serwomotora osi Z ((przechodzącego pionowo) |
5 kW | |
Masa brutto maszyny w kg |
85000 kg | |
Rozmiar maszyny L.W.H. (mm) |
8900×1900×1500 | |
Zastosowanie:
Samochody, motocykle, samoloty, rowery, rowery dziecięce, sprzęt fitness,meble,przęt zewnętrzny, klimatyzator,maszyny spożywcze,rury jądrowe, takie jak reaktor,parownik i wymiennik ciepła
1Jak wybrać maszynę do gięcia rur?
Należy nam podać następujące szczegóły:
- Maks. średnica zewnętrzna
- Zakres grubości ścian
- Promień gięcia (CLR)
- Materiał rury
- Rysunki, jeśli to możliwe.
2Czy zapewniacie jakieś szkolenia, aby upewnić się, że nasz użytkownik może dobrze obsługiwać maszynę?
1) Dostarczymy szczegółowy film i instrukcję obsługi tej maszyny;
2) Oferujemy również szkolenia w naszej fabryce dla wszystkich klientów, i zorganizujemy wszystko dla Ciebie w ciągu tych dni w naszym mieście, aby upewnić się, że każdy klient będzie ekspertem w używaniu naszej maszyny!
3Jak długo możesz zapewnić gwarancję?
Nasza gwarancja na maszyny wynosi jeden rok, i używamy wszystkich stabilnych komponentów z długą żywotnością!
Możemy też wysłać naszego technika, aby wykonał obsługę posprzedażną w fabryce klienta!
4Jakie rozwiązanie możecie zaproponować, żeby wasza maszyna do gięcia rur mogła wykonywać naszą pracę?
1) Pomożemy potwierdzić model naszej maszyny zgodnie z oferowanymi informacjami o rurach.
2) Zanim rozpoczniesz zamówienie na tę maszynę o dużej wartości, możesz zaoferować nam rysunek obrabiarkę.
Możemy zaprojektować narzędzia do produkcji produktów w naszym warsztacie, po tym jak będziesz pewien, że kawałek jest dobry, możemy potwierdzić zamówienie wreszcie.
3) Możesz odwiedzić nas, aby sprawdzić, jak zgiąć swój produkt przed rozpoczęciem zamówienia. W tym okresie możesz również nauczyć się dobrze używać tej maszyny!
